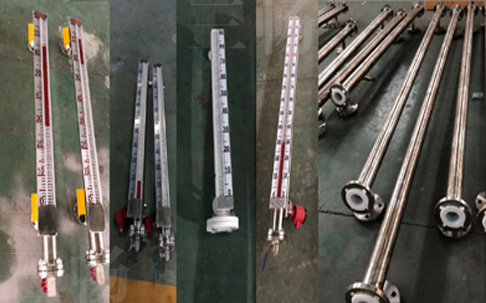

磁翻板液位計擁有非常高的市場占有率，不用談他的知名度是如何，且談他的使用壽命是相對來說非常長的?；窗踩龝硟x表研發制造磁翻板液位計這么多年以來，還是有一些人對磁翻板液位計遠傳原理不太了解，其實閱讀過結構與原理這篇文章的人就會了解了。下面我們通過一個案例來說明下。

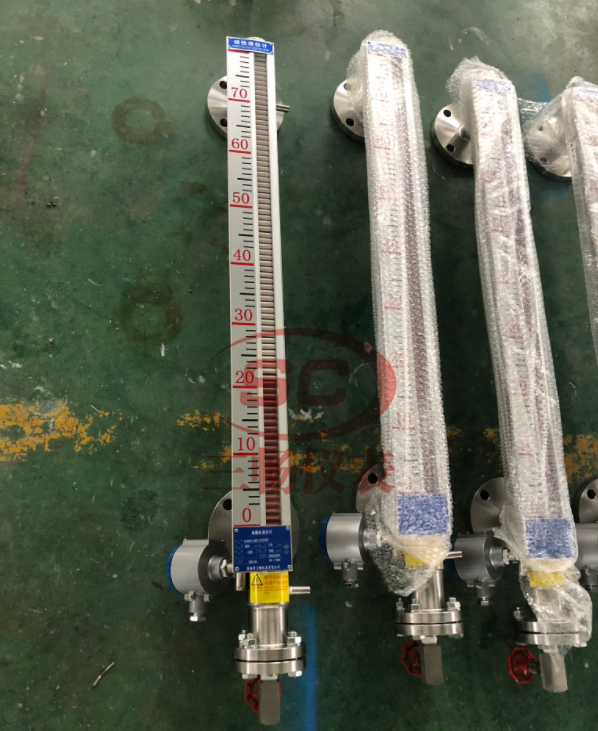

2004 年度硝區大修時, 冷凍工段1 #氨蒸發器新裝了一臺帶遠傳輸出的磁翻板液位計。就地指示儀表型號為SCUHZ-25 , 是常見的磁翻板液位計, 直觀, 醒目, 有利于工藝人員讀數。遠傳變送器型號為LB , 其原理和結構均新穎、簡單而可靠。儀表投運一個月, 運行穩定、可靠, 取得非常滿意的效果。

遠傳液位變送器工作原理

LB 型液位變送器由液位傳感器和轉換模塊組成。
液位傳感器是由一組干簧和電阻鏈構成。干簧管J 和電阻R 的電氣連接如圖1 。

干簧管和電阻每隔10mm 一組, 等距離地安裝在一根不銹鋼管內。全部電阻的阻值均是相同的, 即:R1 =R2 =R3 … … =Rn 。電阻的數量由液位測量范圍(即標尺的長度)來決定。例如測量范圍為1200mm 時, 則R 阻的個數n 為n =1200 ÷10 =120(個)。

液位傳感器與磁翻板液位計并列安裝在浮筒一側, 同處于磁性浮子的磁藕系統中。當磁性浮子隨液位上下移動時, 對應高度的干簧管受磁場作用而吸合使電阻鏈的阻值, 即圖1 的a , b 點呈現的阻值Rab 發生變化。

例如當液位處于zui低位置, J0 吸合, 全部電阻被J0 短路, Rab 為0 ;當液位為zui高位置, Jn 吸合, Rab 為n 個電阻串聯的總和。亦即:液位為0 %時, Rab =0 , 液位為100 %時, Rab 為zui大。轉換模塊實際上是一個簡單的測量電阻值的電路, 由Ψ/V(電阻/電壓)轉換電路、V/I(電壓/電流)轉換電路和零位、量程調整電路構成?？驁D如圖2 所示。

來自液位傳感器的對應液位高度的電阻信號, 進入圖2 所示的a , b 端, 經處理后zui終輸出4～ 20mA DC 標準信號。

4 　調校
   調校工作非常簡單。
   由于傳感器與磁翻板液位計處于同一磁藕系統中, 且測量范圍是一致的, 因此可利用磁翻板液位計的標尺刻度進行調校。調校時, 只需用一塊磁鋼, 靠近標尺上待校點的位置, 再調整轉換模塊的輸出, 使之對應即可。當磁鋼靠近標尺0 mm刻度時, 調整“零位”電阻, 使輸出為4mA , 再把磁鋼靠近標尺的100 %位置處, 調整“量程”電阻, 使輸出為20mA 。如此反復調整三次, 調校工作即告完成。

5 　與常用液位計比較
    測液位的方法和測液位的儀表類型很多, 在此僅與常見的, 用得zui為廣泛的靜壓法液位測量儀表進行比較。

5.1 　誤差

    使用差壓變送器利用靜壓原理測液位, 要考慮被測介質的密度和氣相的負遷移問題。當實際工況使介質處于臨界沸騰狀態, 其密度是一個變數;或當幾種成份構成的混合液其濃度發生變化,密度也會隨之改變;未使用負遷移時, 氣相引壓管內積液, 或采用了負遷移, 而積液筒內液體蒸發或流失時, 都會出現誤差。這些誤差的出現在時間上是不可預知的, 在數值上是不固定的, 有時誤差的百分?jǐn)?shù)可大到2 位數以上。
    而LB 液位變送器測液位, 不受介質密度的影響, 不存在負遷移問題, 誤差固定為±10mm ,對于小量程的液位測量系統(如0 ～ 500mm 范圍)來說雖稍大, 約±2 %, 但其誤差卻是固定不變的。而對于大范圍的液位測量, 其誤差則很小, 例如對于0 ～ 2m , 其誤差僅±0.5 %。

5.2 　工作量
    一個磁翻板液位計和一臺差壓變送器安裝要4 個法蘭, 而這套系統僅要2 個法蘭, 同時少在設備上開孔, 對設備是有益的。同時清除因磁翻板液位計和差壓變送器取源位置不一致, 造成2 種液位計的液位百分讀數不一致給工藝人員帶來的不便。調校與日常維護簡便。

5.3 　價格
    LB 遠傳變送器和SCUHZ-25磁翻板液位計不到6000元, 而單是一臺中等質量的EJA—118雙法蘭變送器就高達14000.00 元。但是國產的雙法蘭液位變送器價格相對8000mm的遠傳磁翻板液位計來說低一些，但是這兩者并不是通用的，也有應用區別。比如高溫高壓的情況下，用磁翻板液位計比較好，而且雙法蘭的毛細管有要求，具體的請點擊查看液位計優缺點分析。

6 　應用前景結語
    化工過程裝置中靜設備的液位測量系統很多, 這套液位測量系統可廣泛地大量推廣應用?，F(xiàn)在已經是2015年，從2009年開始，磁翻板液位計就已經頻繁現身于各大工藝現場，各種型號的液位計層出不窮，但是質量卻有所區別，所以請認準淮安三暢磁翻板液位計這個品牌，而不是單獨的UHZ型號。對于近兩年的同質化現象，淮安三暢磁翻板液位計雖然努力提升質量與可靠性，以其微弱的領先優勢暢銷市場，如做工精細一點、焊接認真一點，用料誠實一點，用無縫鋼管、法蘭厚度等等，為的就是能夠讓用戶記住三暢這個品牌。
